Место происхождения: | Пекин, Китай |
---|---|
Фирменное наименование: | GFUVE |
Сертификация: | CE, ISO9001 |
Номер модели: | ЛЗКГ530-10 |
Количество мин заказа: | 1PC |
Цена: | 100-150USD/PC |
Упаковывая детали: | Стандартная коробка экспорта |
Время доставки: | 3-7days |
Условия оплаты: | Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram |
Поставка способности: | 50000PCS/MONTH |
цвет: | красный и черный | имя: | настоящий трансформатор 0.2с |
---|---|---|---|
Материал: | Новое магнитное | Применение: | Кру |
Тягота: | 2.5-20ВА | Коэффициент: | 30-1000А/5А или 1А |
Диаметр: | 50 мм | Размер: | φ45ксφ120кс65 |
Высокий свет: | тороидал настоящий трансформатор,трансформатор генератора настоящий |
точность класса 0.2с высокая бросила трансформатор эпоксидной смолы настоящий для счетчика энергии
Теория
Настоящий трансформатор (CT) тип трансформатора который использован для того чтобы измерить переменный ток (AC). Он производит течение в свое вторичном которое пропорционально к течению в свое основном.
Настоящие трансформаторы, вместе с трансформаторами напряжения тока или потенциала, трансформаторы аппаратуры. Трансформаторы аппаратуры вычисляют по макштабу большие значения напряжения тока или течения к небольшим, унифицированным значениям которые легки для регуляции для аппаратур и защитных реле. Трансформаторы аппаратуры изолируют цепи измерения или защиты от высокого напряжения первичной системы. Настоящий трансформатор обеспечивает вторичное течение которое точно пропорционально к настоящий пропускать в свое основном. Настоящий трансформатор представляет незначительную нагрузку к основной цепи.
Применения
Настоящие трансформаторы настоящ-воспринимая блоки электрической системы. Настоящие трансформаторы использованы на генерации станций, электрических подстанций, и в промышленном и коммерчески распределении электричества.
Течение измерения для метра силы
Течение измерения для счетчика энергии
Течение измерения для прибора защиты
Особенности
Новый магнитный материал принят для того чтобы быть ядром настоящего трансформатора, который имеет высокую магнитную проницаемость, низкое замагничивание сатурации и хорошую стабильность. Поэтому, измеряя точность выше и фактор безопасностью аппаратуры ниже. В виду того что высококачественный кремний обрабатываемый передовой технологией принят для того чтобы быть ядр замоток защиты, которые уверили фактор предела точности выше.
Полукруглое ядр кольца и вторичные замотки вакуум политый высококачественной смолой эпоксида в огнезамедлительном пластиковом кожухе, который имеет характеристику влагостойкого, стабилизированного представления и распределять с обслуживанием. Небольшой размер, легковес, небольшой след ноги, зафиксированный в кабеле свитчгеар сети кольца. Кабель может пересечь настоящий трансформатор через свои внутренние поляков быстро и равномерно.
Смолу бросания Прям-через настоящий трансформатор можно разделить нескольким видов согласно различным коэффициенту наличности, точности и номинальным нагрузкам. Специфические параметры показаны в соответствие к таблицам каждого параметра модели.
ПАРАМЕТРЫ
Технические параметры | |
---|---|
Стандарты | ИЭК60044-1; ИЭК 61869-2; АНСИ К57.13; НТК 2205; ГБ1208-2006 |
Расклассифицированное основное течение | 30-1000А |
Номинальная нагрузка | ≤20ВА |
Расклассифицированная частота | 50Хз или 60Хз |
Расклассифицированное вторичное течение | 5А или 1А |
Расклассифицированное кратковременное термальное течение | 40кА, 1С |
Расклассифицированное непрерывное термальное течение | 120%И1н |
Напряжение тока сил-частоты вторичной замотки | 3кВ, 1мин |
Фактор безопасностью аппаратуры | ФС ≤10 |
Механические параметры | |
Размеры (В×Д×Х) (мм) | φ45ксφ120кс65 |
Вес (кг) | 2,1 |
Эксплуатационные режимы | |
Рабочая температура | -35°К к +55°К |
Темп ежедневного среднего числа | <> |
Высота | <3500 meters=""> |
Продолжаемые эксплуатационные режимы - | |
Условие | Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Разрешение долгосрочной деятельности под расклассифицированным течением. |
Тип | ЛЗКГ530-10 | ЛЗКГ530-10 | ЛЗКГ530-10 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Цель | Измеряя настоящий трансформатор | Трансформатор защиты настоящий | Трансформатор бифилярной намотки настоящий | |||||||
Расклассифицированное основное течение (АМП) | Класс точности и номинальная нагрузка (ВА) | Класс точности и номинальная нагрузка (ВА) | Составные класс точности и номинальная нагрузка (ВА) | |||||||
0.2С | 0,2 | 0,5 | 10П20 | 10П15 | 10П10 | 0.2С | 0,5 | 10П15 | 10П10 | |
30 | 2 | |||||||||
40 | 2,5 | |||||||||
50 | 3,75 | 2 | ||||||||
75 | 3,75 | 5 | 2 | 3,75 | ||||||
100 | 2,5 | 5 | 7,5 | 2,5 | 3,75 | |||||
150 | 5 | 7,5 | 10 | 2,5 | 3,75 | 6,25 | 2,5 | 3,75 | 2,5 | |
200 | 7,5 | 10 | 15 | 3,75 | 5 | 7,5 | 5 | 7,5 | 3,75 | |
300 | 10 | 15 | 20 | 5 | 7,5 | 10 | 7,5 | 10 | 2,5 | 5 |
400 | 15 | 20 | 25 | 6,25 | 7,5 | 15 | 10 | 12,5 | 3,75 | 5 |
500 | 20 | 25 | 25 | 6,25 | 7,5 | 15 | 15 | 15 | 3,75 | 5 |
600 | 20 | 30 | 30 | 7,5 | 10 | 20 | 15 | 20 | 3,75 | 7,5 |
Модель | Основное расклассифицированное течение | Номинальная нагрузка | Апертура (мм) | Описание (мм) | Вес (кг) | Материал | Водоустойчивый |
---|---|---|---|---|---|---|---|
ЛЗКК-55 | 100-1500А | ≤10ВА | φ55 | 180×138×52 | 2 | ПК | ИП65 |
ЛМКК185-10 | 300-3000А | ≤25ВА | φ185 | 350×283×55 | 4,5 | ПК | ИП65 |
ЛЗКК310-10 | 300-600А | ≤10ВА | φ50 | φ50 кс φ110 кс 32 | 1 | Смола | случай кремния (вариант) |
ЛЗКК322-10 | 30-600А | ≤10ВА | φ50 | φ50 кс φ110 кс 52 | 1,6 | Смола | случай кремния (вариант) |
ЛЗКК350-10 | 20-600А | ≤25ВА | φ50 | φ50 кс φ110 кс 105 | 3,1 | Смола | случай кремния (вариант) |
ЛЗКГ530-10 | 30-600А | ≤20ВА | φ45 | φ45 кс φ120 кс 65 | 2,1 | Смола | случай кремния (вариант) |

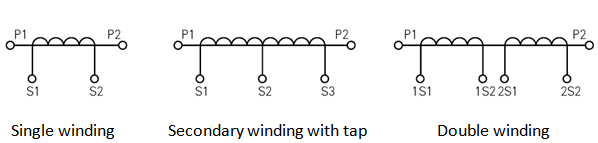

П1, П2 первичный терминал полярности, С1, С2 вторичный терминал полярности.
П2, С2 омонимичные терминалы (вычитательная полярность).
